Моторама аэрошюта ФЕЛИКС

Для изготовления моторамы у вас должно быть три куска квадратной 30 мм трубы, один длинной 225 мм, два других по 470 мм. Эти трубы желательно хорошенько очистить от ржавчины и зашкурить. Впрочем, эти размеры зависят от плиты двигателя, которая у вас есть. Ширина моторам обусловлена шириной отверстий на плите двигателя под подушки.

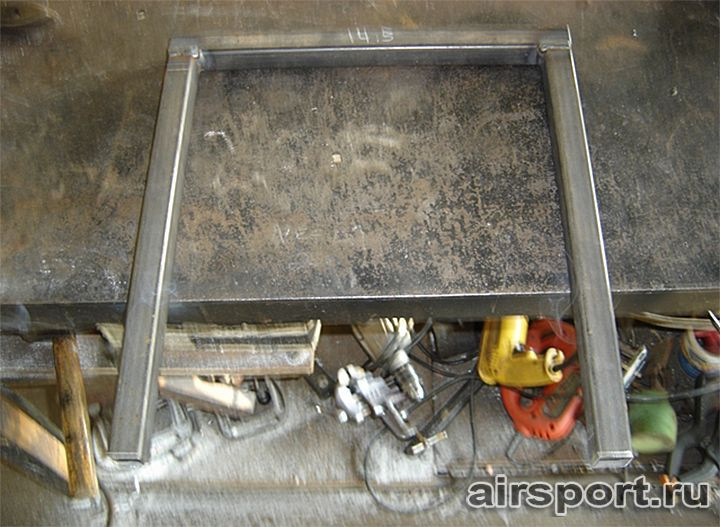

Зажмите 225 мм трубу в тиски горизонтально. Строго вертикально (обязательно используйте угольник) приварите остальные две трубы к концам горизонтальной трубы. Не забудьте использовать пластины и сварочные зажимы. Можно отрезать эти трубы под углом 45 градусов и приварить в таком же положении.

Приварили – обязательно зачистить!!!

Моторама аэрошюта ФЕЛИКСМоторама аэрошюта ФЕЛИКС

Моторама аэрошюта ФЕЛИКСМоторама аэрошюта ФЕЛИКС

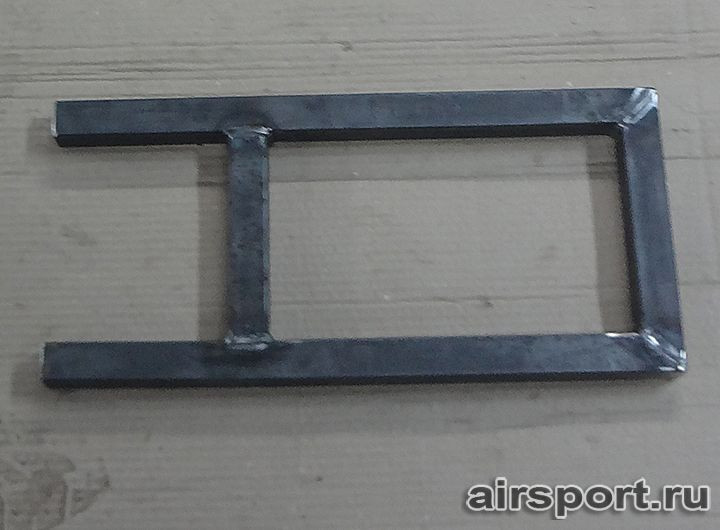

Можно сразу приварить поперечную трубу 165 мм, а можно потом сделать это по месту.

Моторама аэрошюта ФЕЛИКСМоторама аэрошюта ФЕЛИКС

Мотораму сделали. Теперь давайте ее установим.

Установка моторамы.

Отмерьте 540 мм вверх от основной рамы вдоль основного креста. Ваша моторама будет присоединена в этом месте. Проведите в этом месте черту. Если вы хотите расположить ограждение винта чуть выше (если у вас на аэродроме траву не косят), то отмерьте не 540, а 600 мм. Но не забудьте, что тогда и подпорка моторамы должна изменить размер.

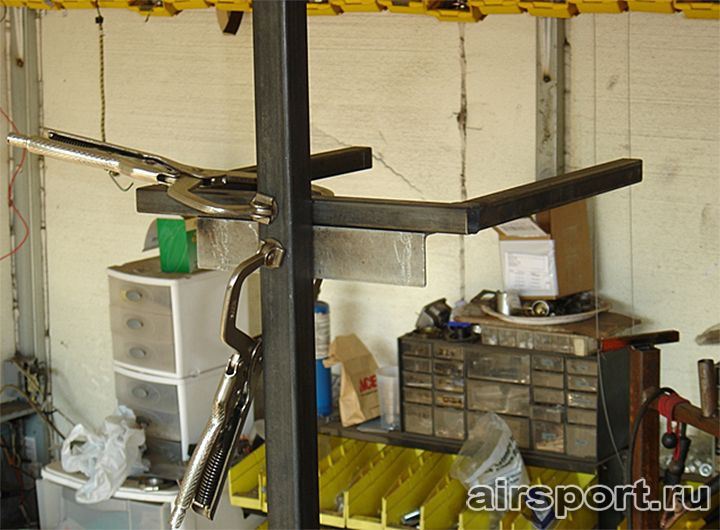

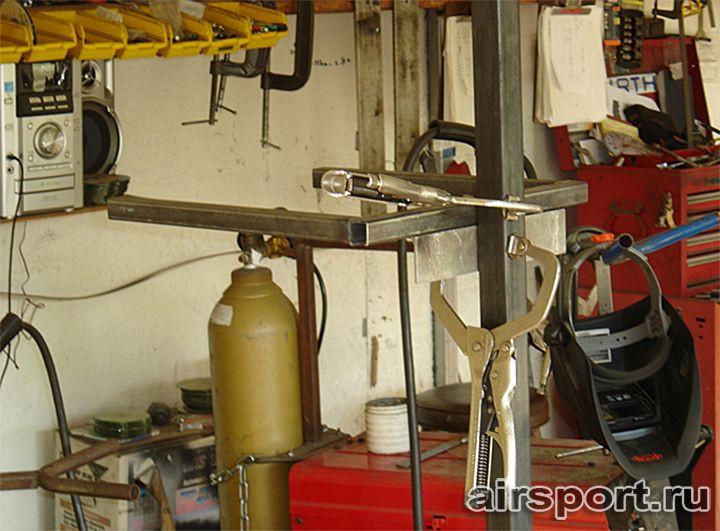

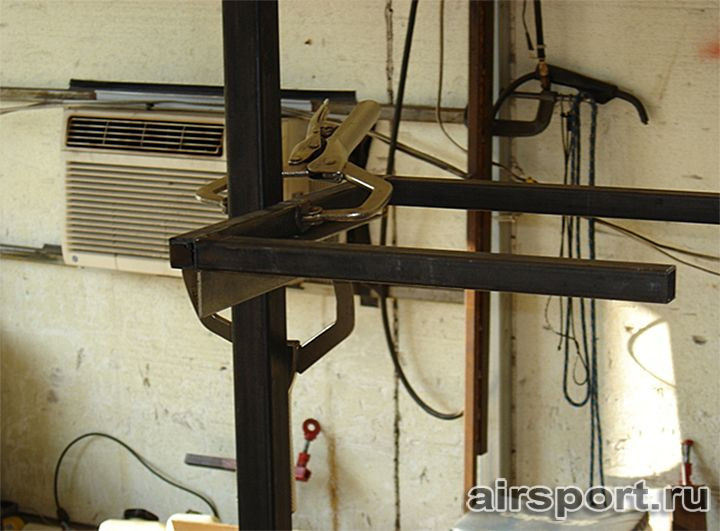

Зажмите мотораму сварочными зажимами строго по центру и горизонтально к основной раме. Если видите, что все сделано правильно – смело приваривайте.

Моторама аэрошюта ФЕЛИКСМоторама аэрошюта ФЕЛИКС

Моторама аэрошюта ФЕЛИКСМоторама аэрошюта ФЕЛИКС

Моторама аэрошюта ФЕЛИКСМоторама аэрошюта ФЕЛИКС

Теперь пора установить поддержку моторамы.

В зависимости от того, как вы расположили мотораму на 540 или 600 мм, от-режьте квадратную трубу 40х40 соответственно 580 или 640 мм длинной.

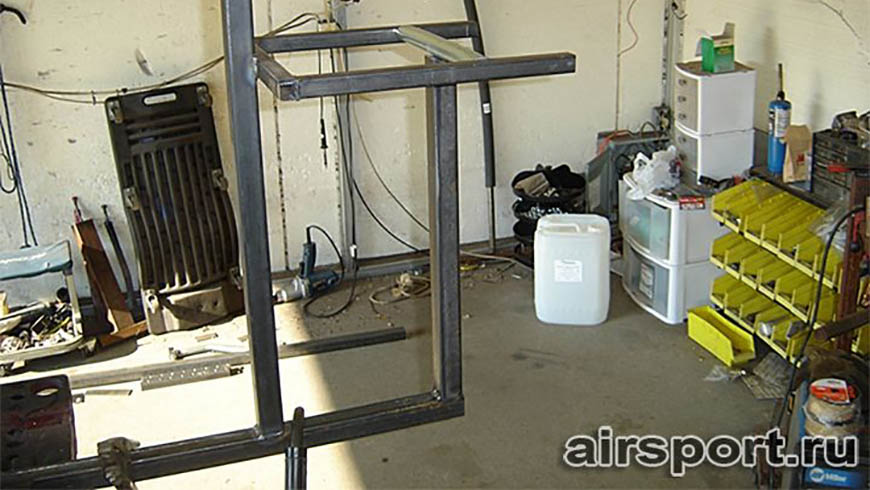

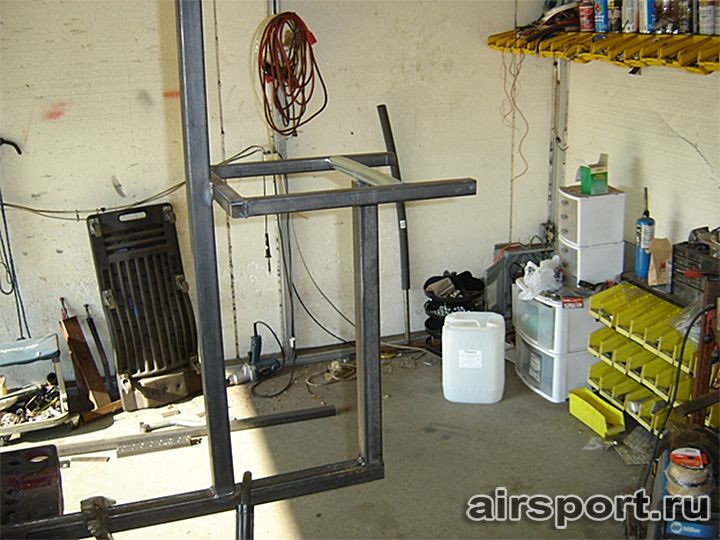

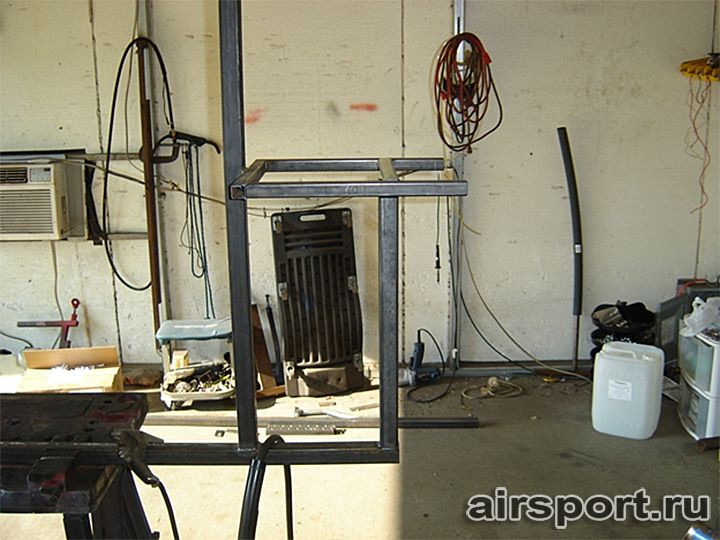

Установите эту трубу вертикально по отношению к основной раме, как показано на фотографиях.

Приварите.

Моторама аэрошюта ФЕЛИКСМоторама аэрошюта ФЕЛИКС

Моторама аэрошюта ФЕЛИКСМоторама аэрошюта ФЕЛИКС

Приварите только что установленную подпорку моторамы к самой мотораме. Если мы заранее не сделали поперечину для подпорки тогда, чтобы присоединить мотораму к только что приваренной вертикальной трубе, возьмите любой обрезок квадратной или круглой (25 мм) трубы и приварите по месту, как показано на рисунке.
