Задние оси аэрошюта ФЕЛИКС

+5
1.63K
Задние оси аэрошюта ФЕЛИКС

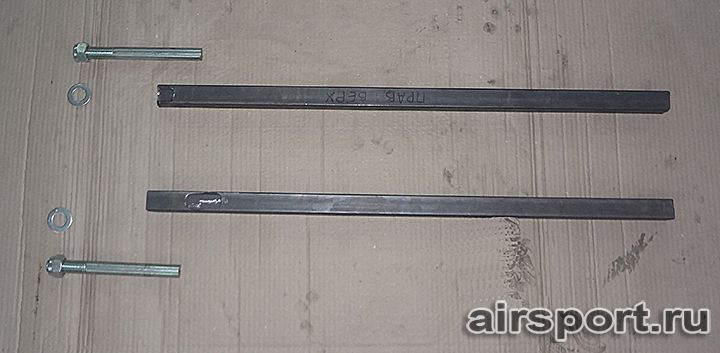

У Вас должна быть пара отрезков 30 трубы длинной 760 мм. Есть два варианта изготовления осей задних колёс.

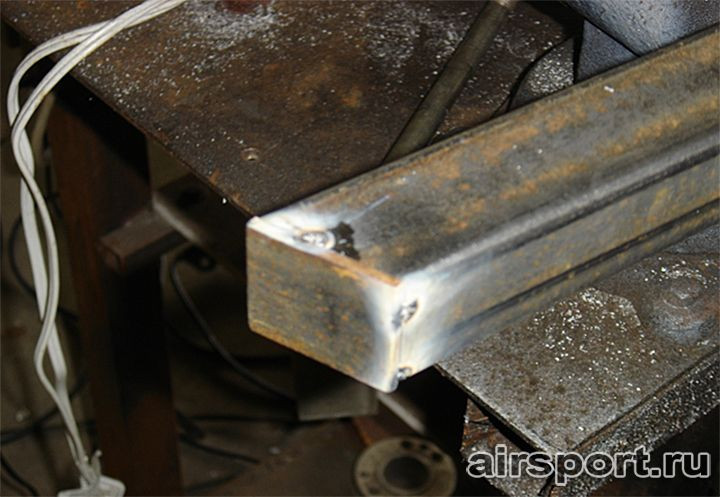

Первый вариант:Отрежьте наши трубы с одного торца под углом 22,5 градуса. Сделайте стальные заглушки этой торцевой части трубы. Надёжно обварите эти заглушки. Они будут основой для осей задних колёс.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Ниши подпорки должны быть полностью идентичными. И поэтому нам всё равно, какая труба пойдёт на правую ось, а какая на левую.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

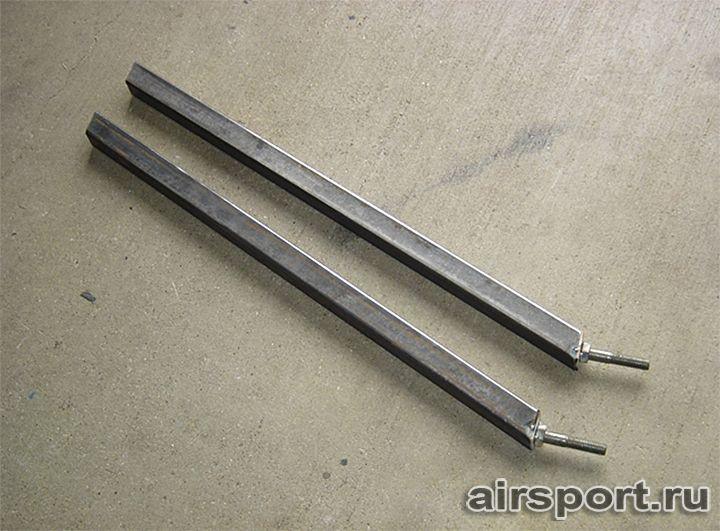

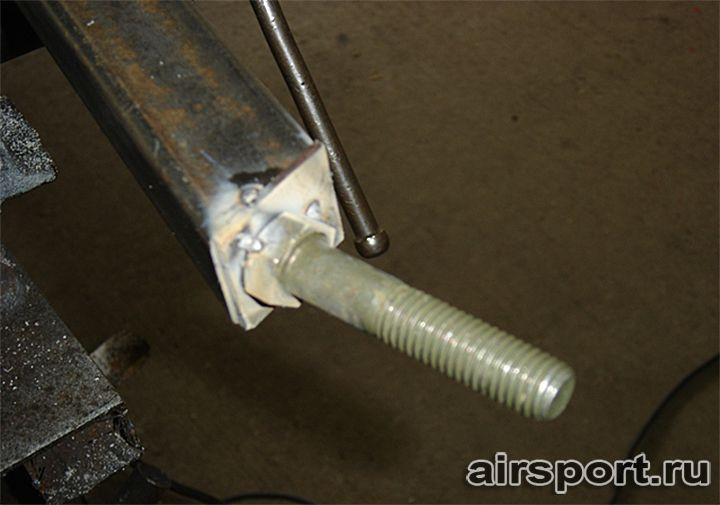

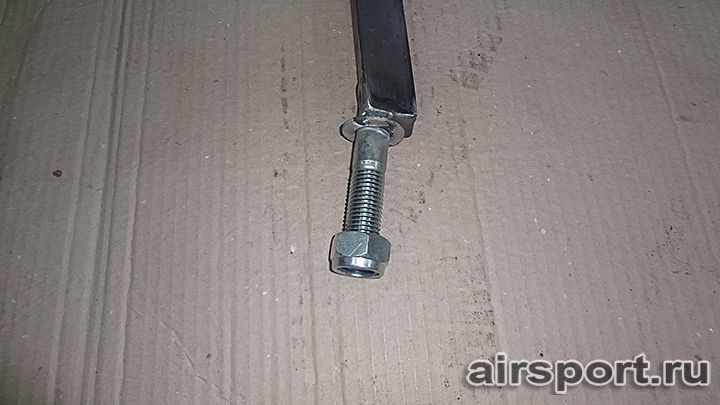

Зажимаем подпорку в тиски и к только что приваренной заглушке привариваем болт.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

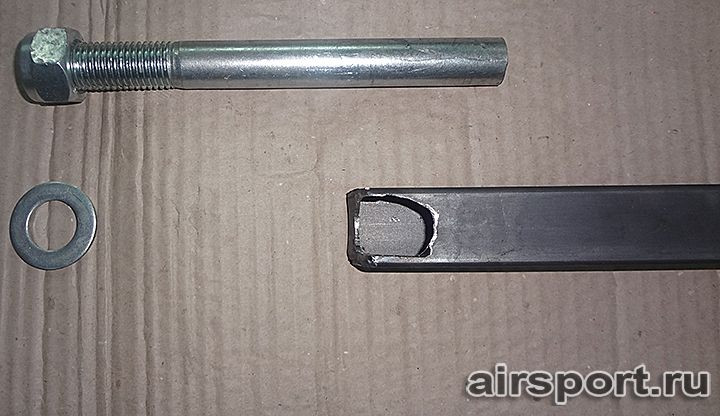

Болт желательно приваривать очень надёжно. Так как всё же на полётах одна ось (болт) отлетела, правда на пашне и поперёк борозды, но тем не менее, есть второй способ изготовления осей задних колёс.

Второй способ:Берём наши подпорки задних колёс. Отпил уже ровно под 90 градусов. Привариваем заглушки в торец трубы.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

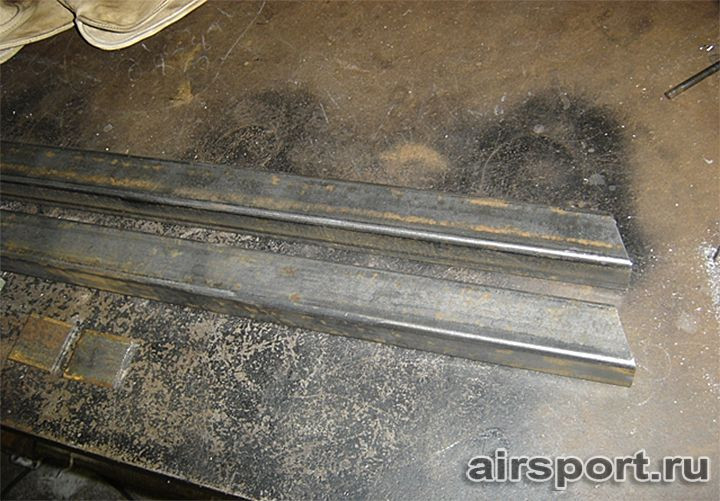

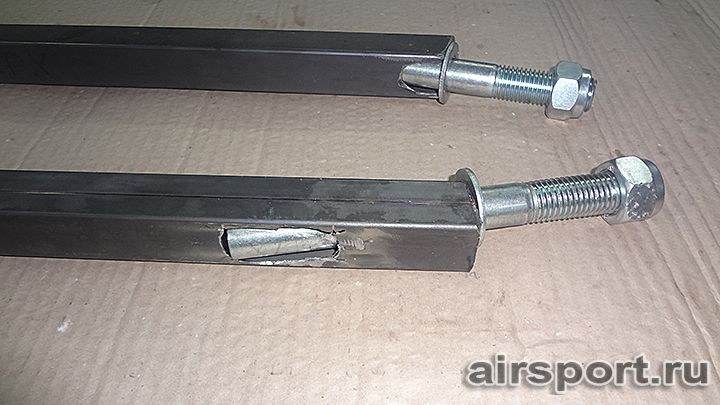

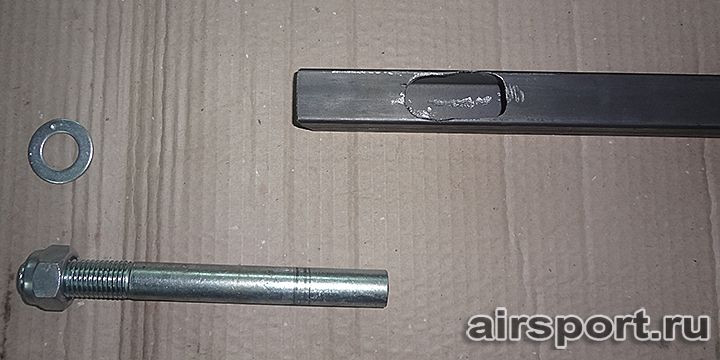

Болгаркой делаем пропилы, чтобы могли войти наши болты М20. У меня есть кондуктор для точного позиционирования болтов под углом 22,5 градуса. Но можно подпилить шляпку болта и использовать любой транспортир.

Помимо точного угла расположения осей, пропилы выполняют роль технологических отверстий через которые можно очень надёжно приварить болт.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

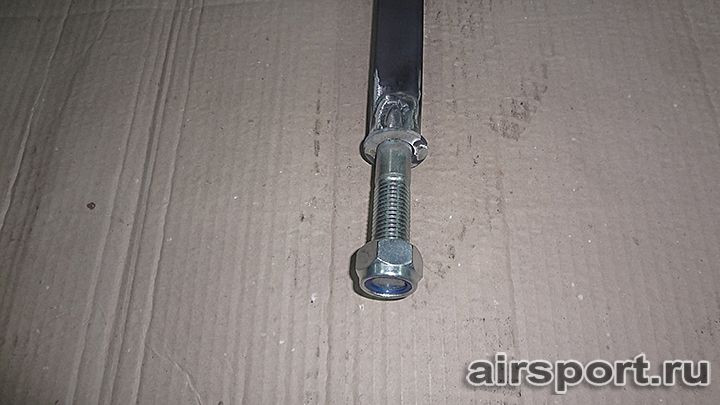

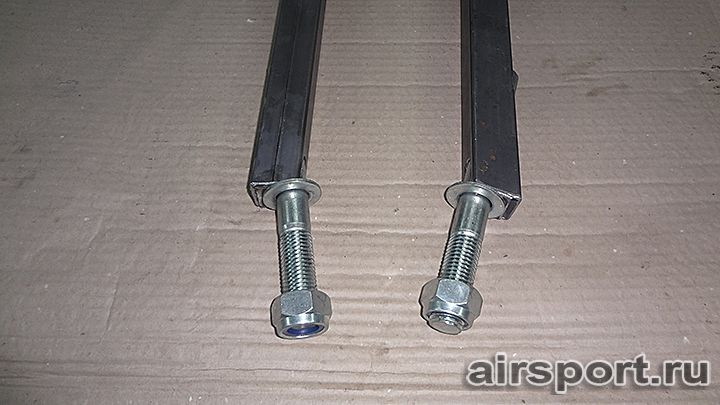

Вставляем болты-оси. Для ещё большей прочности можно сделать пропил и с другой стороны, чтобы можно было обварить болт с двух сторон. Всё хорошенько и надёжно обвариваем.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Давайте смонтируем (установим) эти оси!!!

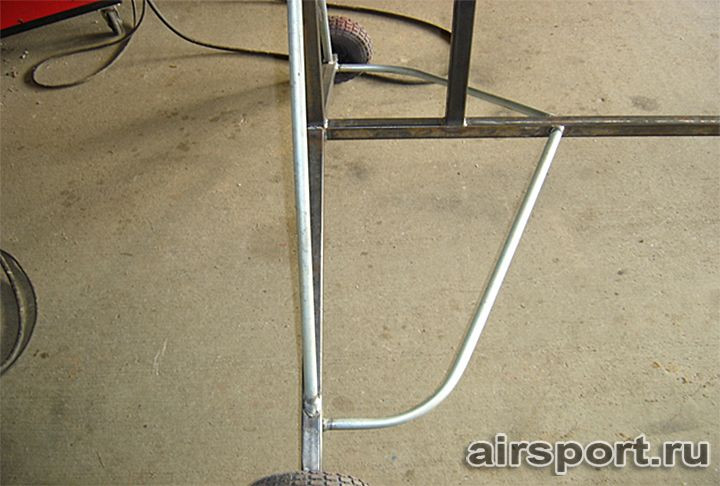

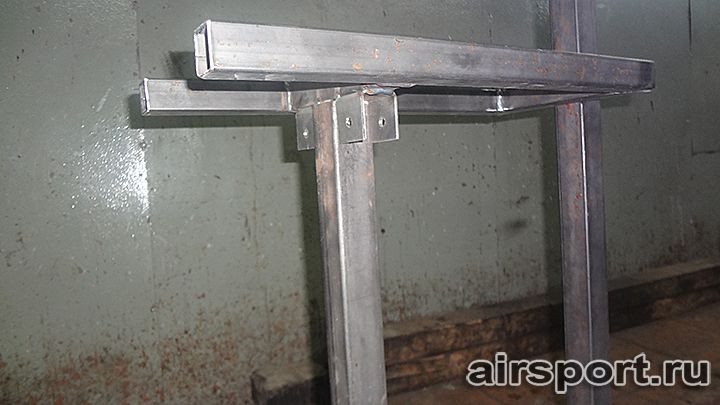

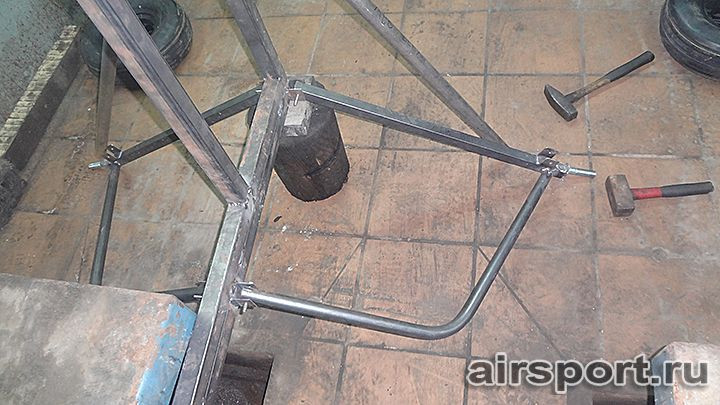

Приготовьте только что сделанный нижние рычаги задних колёс и давайте сделаем подпорки этих рычагов. Длина 1050 мм. Подпорки должны быть согнуты. Приварите П-образные скобы на нужных местах под изгиб ваших подпорок. Так же П-образные скобы не забудьте приварить к подпорке моторамы.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Приварите согнутую подпорку к нижнему рычагу оси в одной плоскости на ровной поверхности, чтобы они были строго в одной плоскости.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Приварите П-образную скобу около болта оси.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

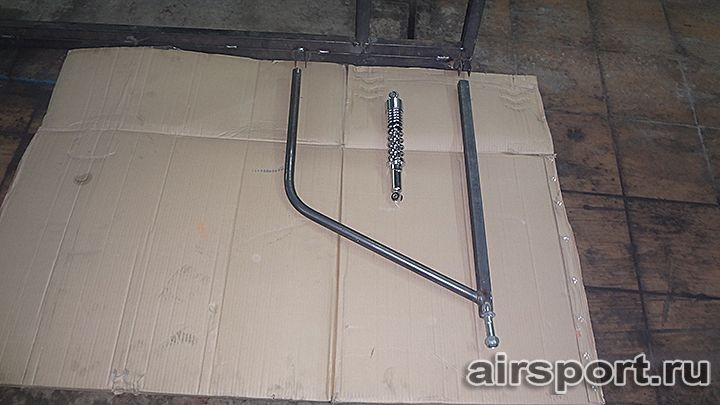

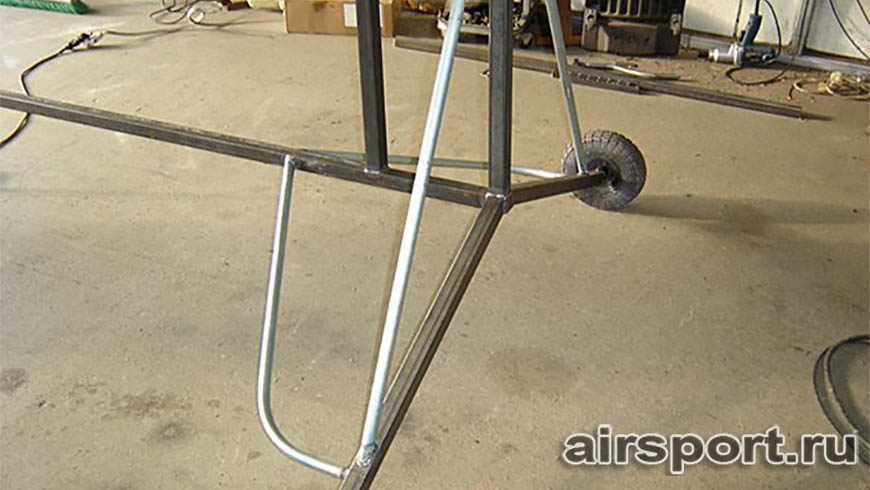

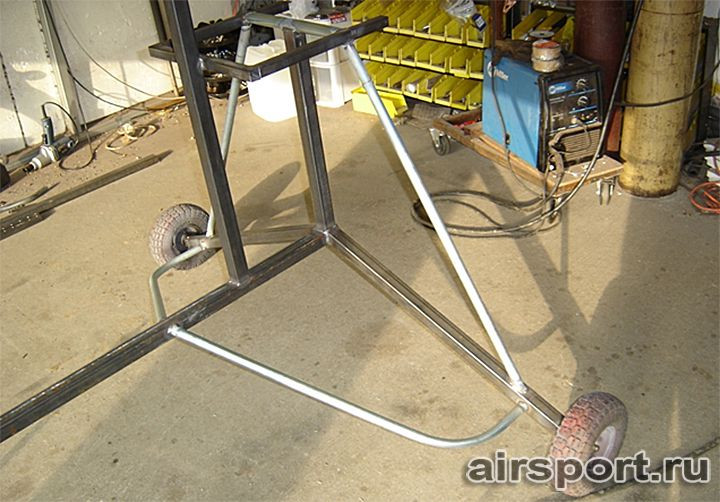

Теперь соберём задние оси. Берём амортизаторы от «Урала» или любые подходящие по размерам. Отрезаем круглую трубу 800 мм две штуки. Диаметр трубы в зависимости от ваших амортизаторов. И собираем всё как показано на рисунках.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

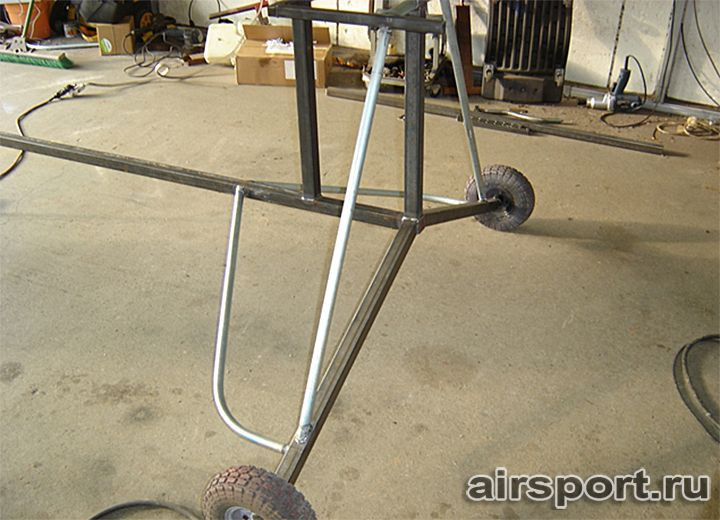

Однако, если нет желания возиться с амортизаторами или вы считаете, что лишние болтовые соединения только ослабляют конструкцию, то в этом случае можно сделать цельносварную конструкцию задних осей. Да, жёсткость будет. Да, и на посадке тоже, но как показала практика, при достаточном качестве сварки конструкция аэрошюта не страдает и не разрушается.

Итак, отпил нижних подпорок 22,5 градуса со стороны основной рамы тоже. Отпил осевых концов, в зависимости от выбранного варианта осей.

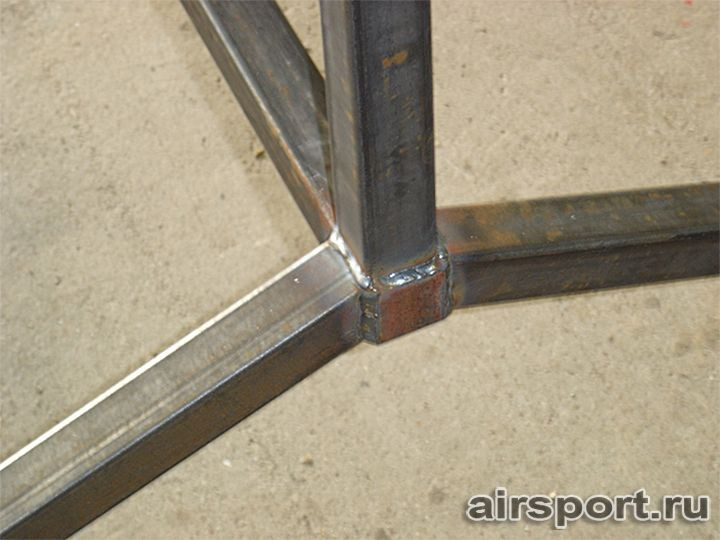

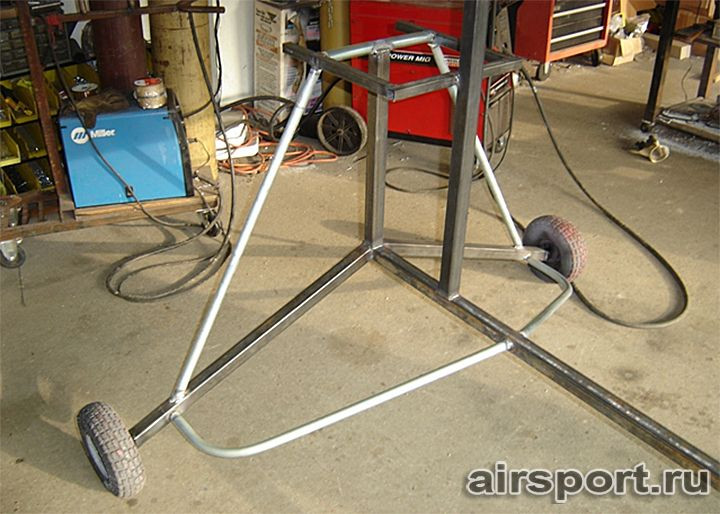

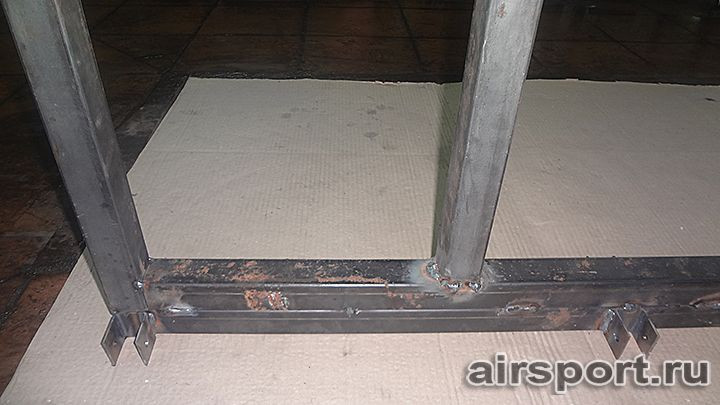

Затем собираем всё как раньше и привариваем. При сварке обязательно нужно контролировать горизонтальность аппарата, чтобы не было завала направо или налево. Обязательно контролируйте этот параметр. То есть, вертикальная балка основного креста должна быть строго вертикальной, а горизонтальная балка основного креста должна быть строго горизонтальной. Иначе, потом всё это доставит вам множество хлопот.

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС

Задние оси аэрошюта ФЕЛИКСЗадние оси аэрошюта ФЕЛИКС
