Пилоны аэрошюта ФЕЛИКС

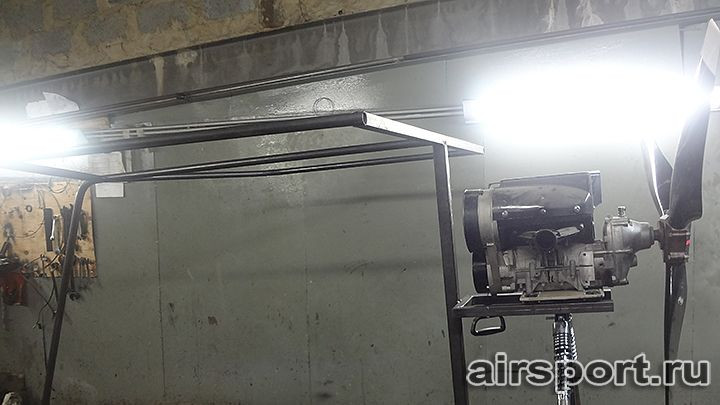

Для начала нужно сделать верхнюю перекладину на наш аэрошют. Отрежьте от 28 мм трубы кусок в 2600 мм. Отмерьте 1000 мм и с этого места начинайте загибать трубу до угла в 50 градусов. Этот угол дан приблизительно. Теперь короткий конец, от которого вы отмеряли 1000 мм приварите в самом центре горизонтальной перекладины основного креста.

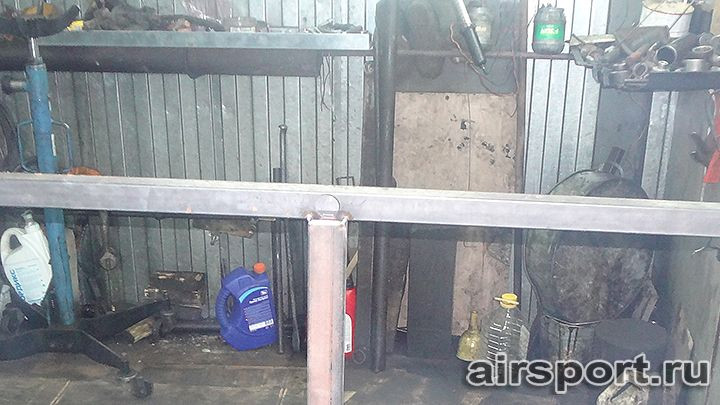

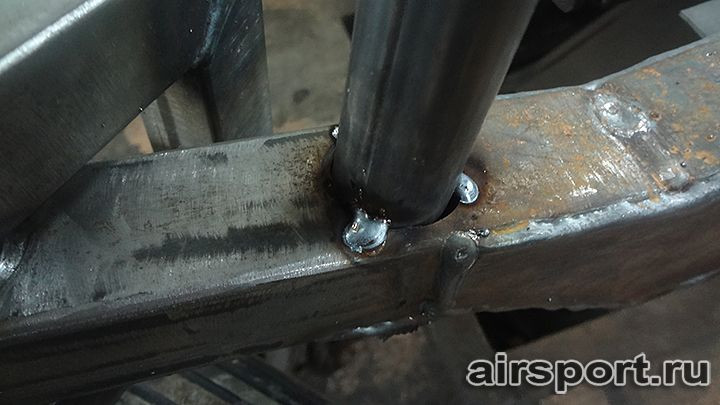

В этой горизонтальной перекладине лучше сделать отверстие Ф28 мм и вставить конец туда. А другой конец вставить в отверстие в «гусе», которое мы сделали специально для этого.

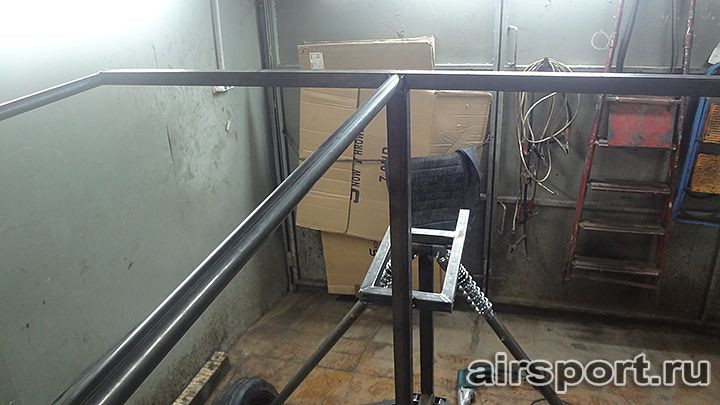

Далее. Отрежьте от 28 мм круглой трубы 2 куска по 1810 мм. Отмерьте от одного конца 850 мм и загните под углом 70 градусов. Тоже самое проделайте со второй трубой.

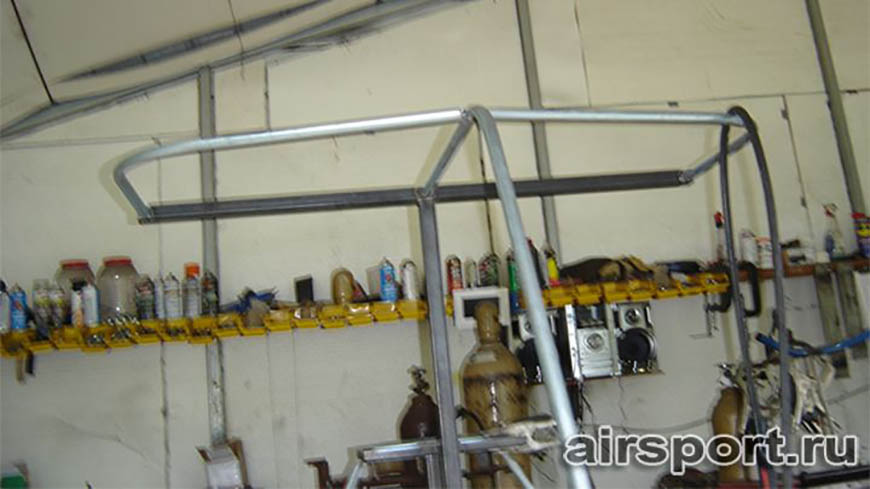

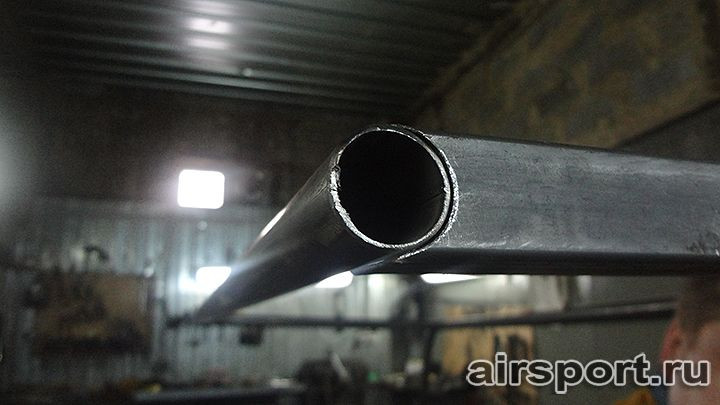

Коротким концом, от которого мы отмеряли 810 мм приварите на прихватках к концам основного креста. На основном кресте можно сделать пропилы под трубу для пилонов.

Пилоны аэрошюта ФЕЛИКСПилоны аэрошюта ФЕЛИКС

Пилоны аэрошюта ФЕЛИКСПилоны аэрошюта ФЕЛИКС

Пилоны аэрошюта ФЕЛИКСПилоны аэрошюта ФЕЛИКС

Пилоны аэрошюта ФЕЛИКСПилоны аэрошюта ФЕЛИКС

Пилоны аэрошюта ФЕЛИКСПилоны аэрошюта ФЕЛИКС

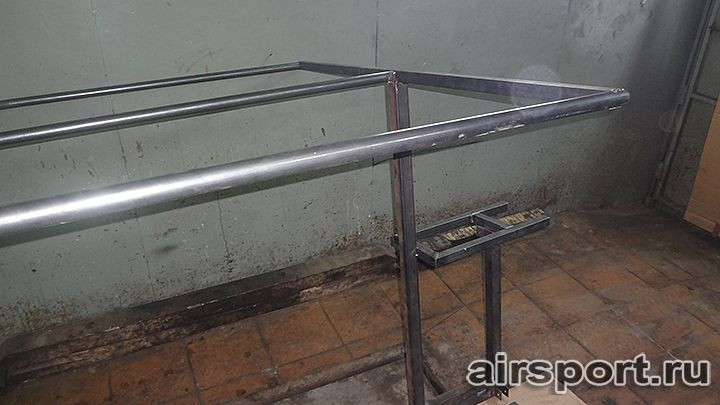

Сделайте тоже самое с другой стороны.

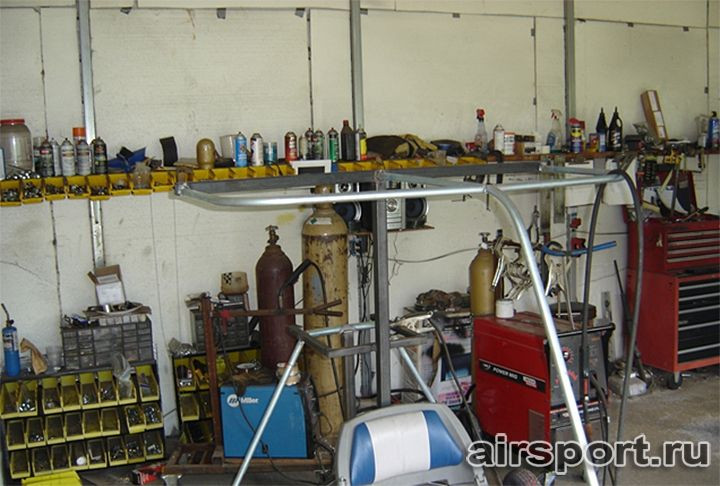

Боковые пилоны должны соединяться в начале изгиба центральной трубы.

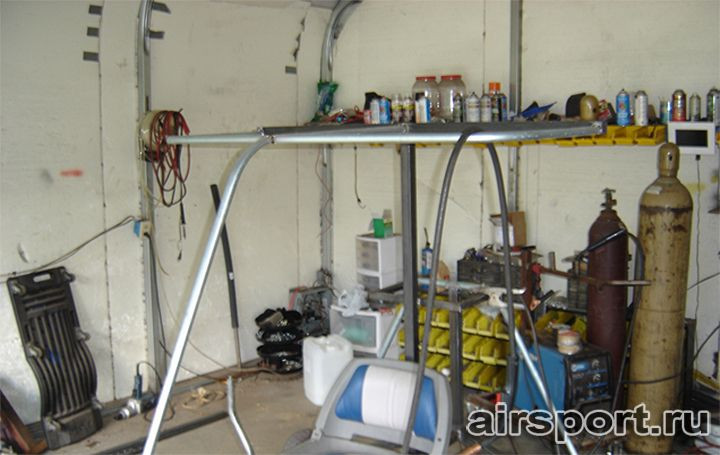

Подгоните размеры, если всё сходится, то обварите все соединения.

Пилоны аэрошюта ФЕЛИКСПилоны аэрошюта ФЕЛИКС

Пилоны аэрошюта ФЕЛИКСПилоны аэрошюта ФЕЛИКС

Пилоны аэрошюта ФЕЛИКСПилоны аэрошюта ФЕЛИКС

Пилоны аэрошюта ФЕЛИКСПилоны аэрошюта ФЕЛИКС

Мы готовы установить расширители.

Глава 13. Расширители аэрошюта ФЕЛИКС
