Основная рама аэрошюта ФЕЛИКС
Содержание

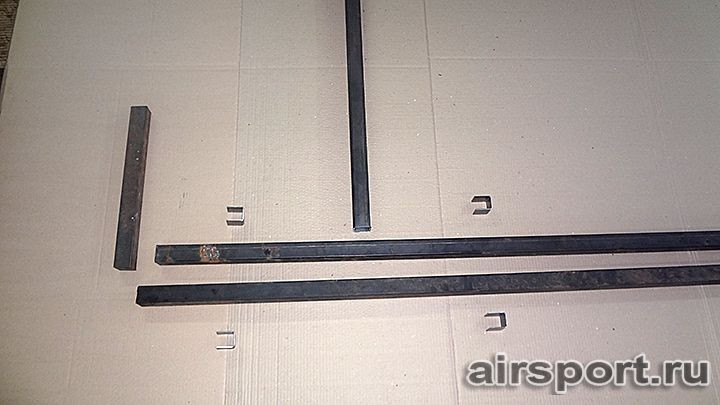

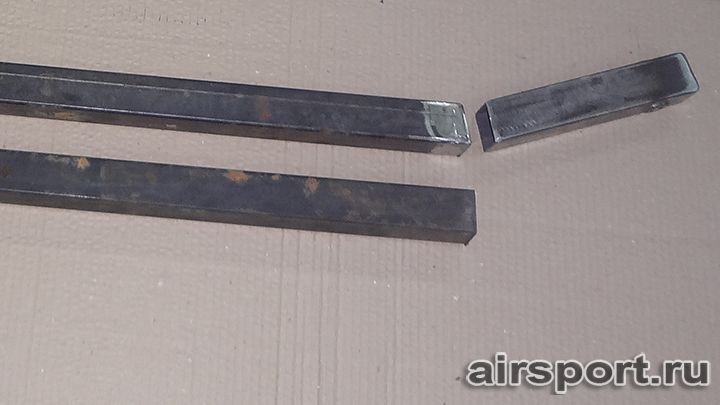

Сначала изготовим основную раму. У вас уже есть нарезанный квадрат 40х2 — 2160 и 2120. Перед тем как, что-то приваривать самое время отпескоструить или зашкурить — удалить ржавчину и другие загрязнения с труб. Сейчас это сделать значительно проще, нежели на готовом аппарате.

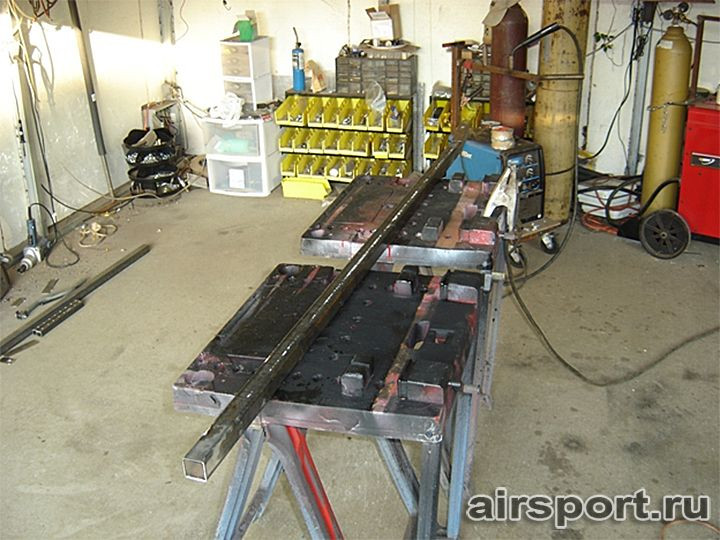

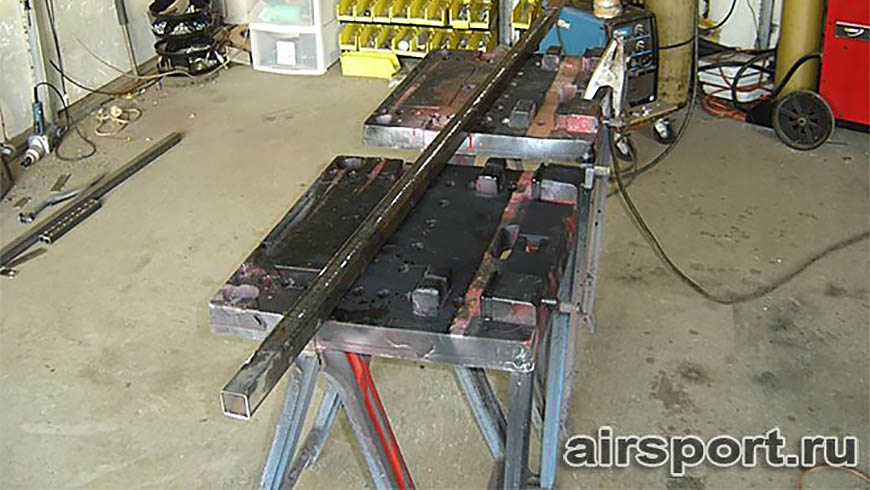

Для удобства желательно использовать верстак, но можно делать на козлах или даже на полу. Как вы можете увидеть на фото, используются пластиковые верстаки. Нечто подобное будет в самый раз.

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

Положите квадрат 2120 на верстак. К нему мы будем приваривать «гуся» для передней вилки.

«Гусь» имеет размеры: длина 250 мм, с одного конца прямой отпил с другого 5 градусов.

Сверлим отверстие Ф12 с противоположных сторон, точно по центру квадрата со стороны прямого отпила. В это отверстие будет вставляться болт крепления передней вилки.

Теперь необходимо вставить укрепляющую втулку. Эта втулка значительно укрепляет (усиливает) узел крепления передней вилки. Вы можете использовать любую стальную втулку любой толщины и внутренним диаметром около 12 мм.

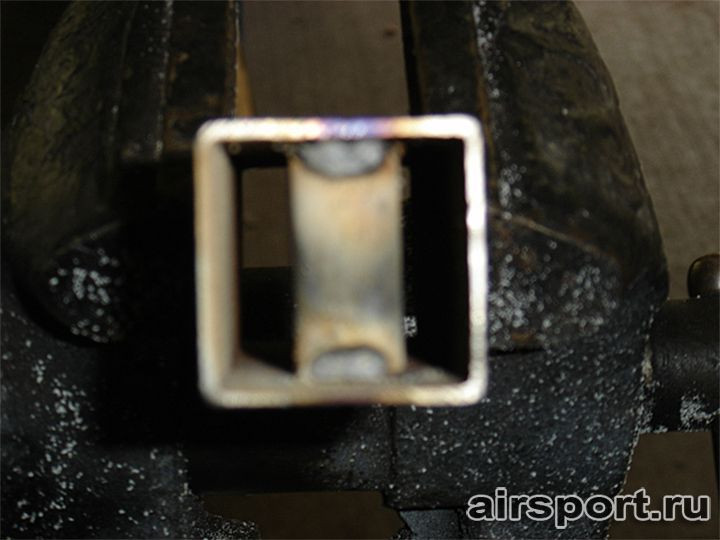

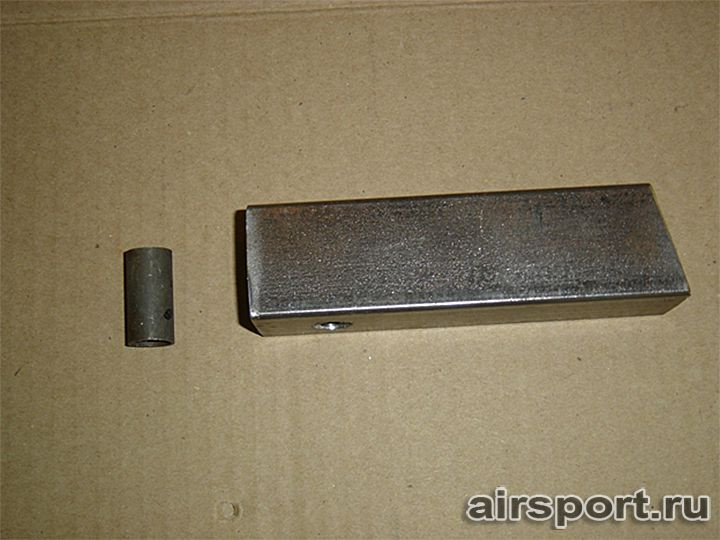

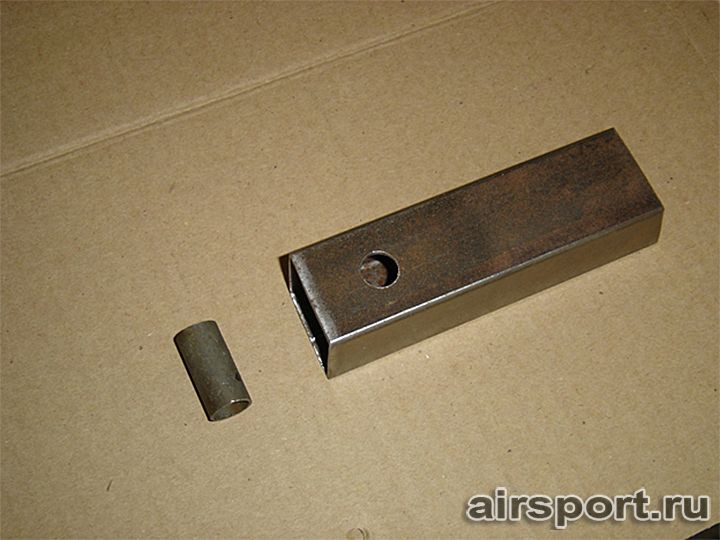

Будьте внимательны, на фотографии ниже показано, что «гусь» должен обязательно иметь втулку в отверстии болта крепления передней вилки. Сверлим отверстие 36 мм от края «гуся» и диаметром 12 мм. На фотографиях ниже показано как размещается эта втулка.

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

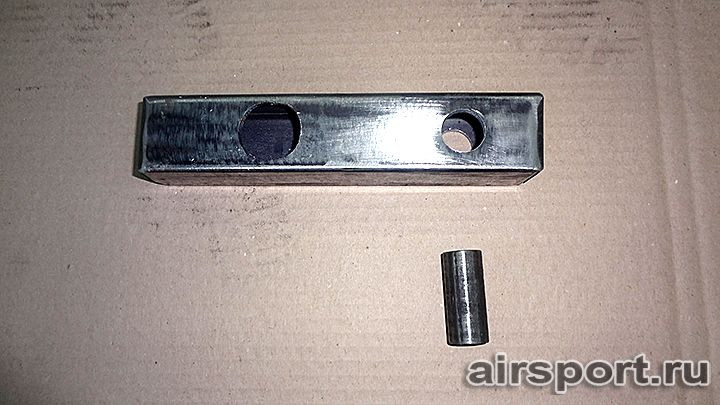

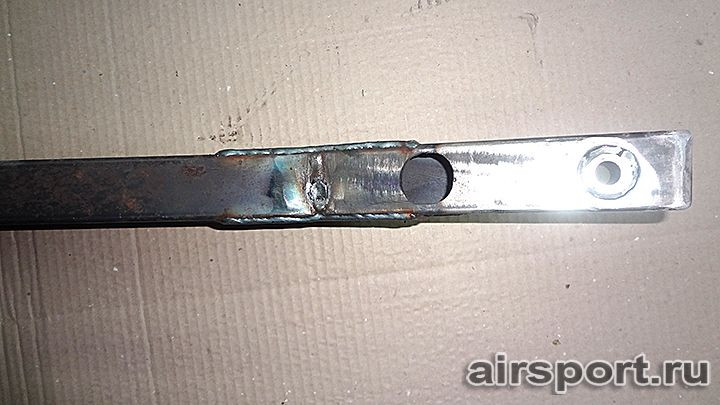

Потом в «гусе» в верхней части сверлим отверстие Ф30 мм, но не на сквозь. Отверстие примерно посередине от отверстия под болт вилки и другого торца «гуся». Можно просверлить это отверстие и в самом конце работы с «гусём».

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

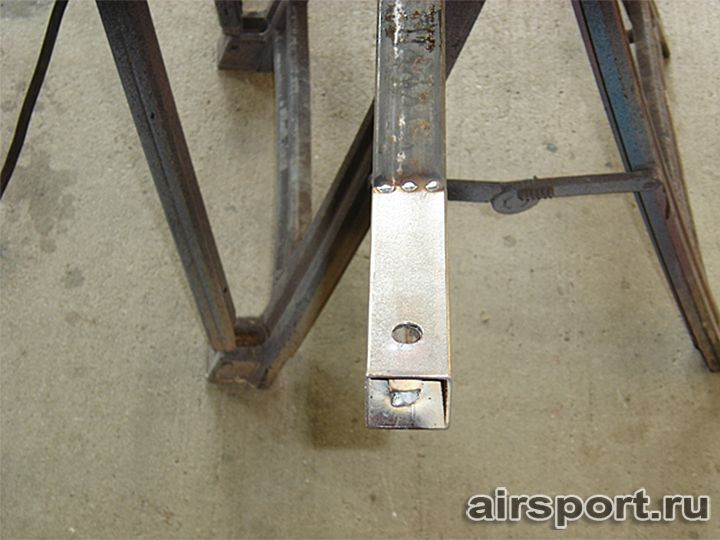

Приварите втулку по месту в «гусе».

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

Обратите внимание, для того, чтобы приварить «гуся» к основной балке я использую пару алюминиевых пластин 7х7 см и пару сварочных зажимов-струбцин, подходящих по размеру для наших квадратных труб.

Использование этих пластин гарантирует, что трубы будут ровно выстроены в линию и будут плотно примыкать друг к другу.

Пластины могут быть не только алюминиевыми. Вы можете использовать даже древесину (фанеру) и она сможет выполнять ту же самую роль.

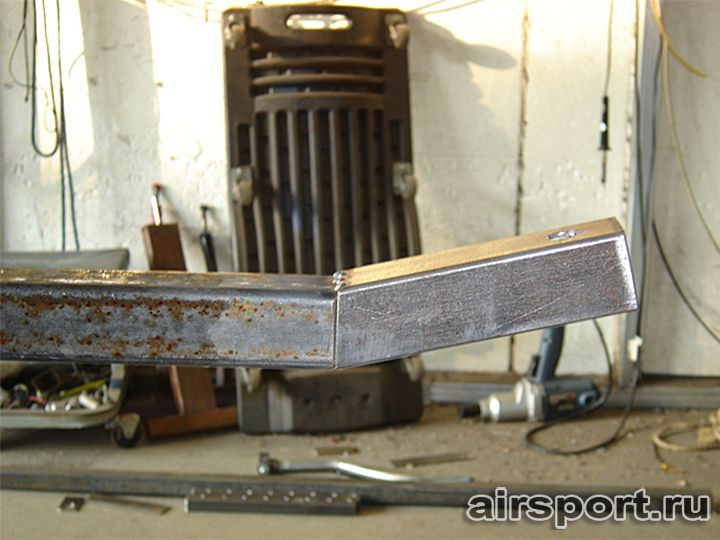

Прикрепите «гуся» к основной балке, надежно обварите.

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

Далее к низу привариваем другую нашу квадратную трубу 2160 мм. Один край вровень с приваренным «Гусем», другой «торчит» сзади на 40 мм.

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

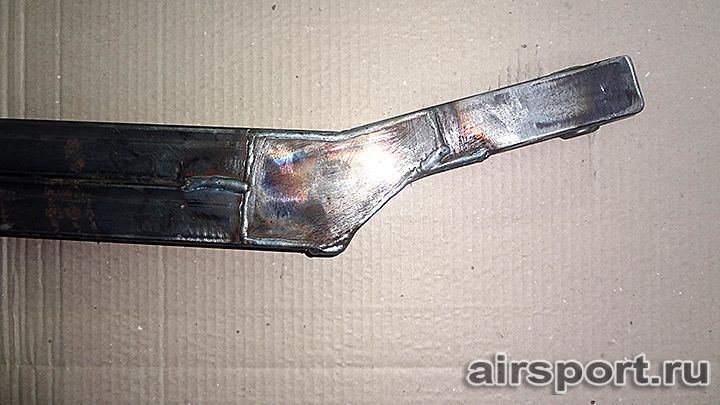

Для пущей прочности данного узла можно приварить пластины к двум балкам и «гусю».

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

Основная рама аэрошюта ФЕЛИКСОсновная рама аэрошюта ФЕЛИКС

Всё, основная рама готова.

Глава 5. Передняя вилка аэрошюта ФЕЛИКС
